2022 年 12 月，发布 VirtualLab Fusion 2023.1
VirtualLab Fusion 2023新版本更新内容（二）
2023.1版本新特性一览

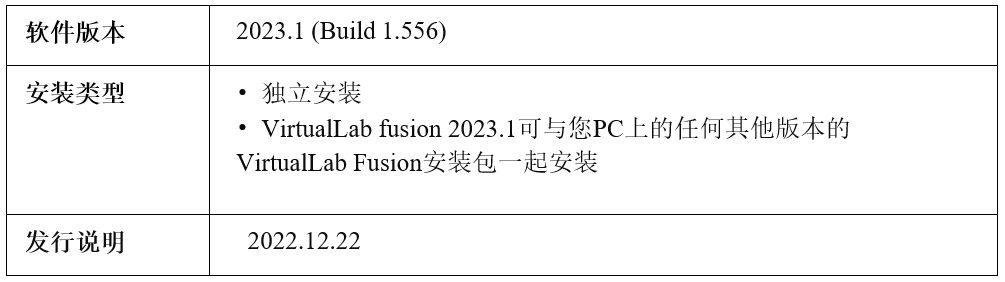

基本信息
VirtualLab Fusion 2023.1新版本
主要更新方向
VirtualLab Fusion 通过其惊人的快速物理光学技术实现物理光学建模
VirtualLab Fusion 的开发从未停止。 VLF 2023.1*提供：
- 更快的速度
- 更容易使用
- 融合更多物理光学模型
- 更高的透明度
- 多元的仿真控制选择
*我们的客户通常将 VirtualLab Fusion 称为 VLF。 因此，在此功能概述中，我们将 VLF 2023.1 用于代指 VirtualLab Fusion 2023.1。
功能概述（以下为更新内容的详细解释和案例展示）：
配置文件编辑工具
配置文件编辑工具：控制是否包含衍射
物理光学建模中对衍射的无缝控制是VirtualLab Fusion的关键技术之一。
在VLF 2023.1之前，通过引入模拟级别（Modeling level）简化了这一控制。在VLF2023.1中，这一概念得到了进一步发展，使之变的更加易懂。
新工具允许选择逐点传播，因此可以忽略衍射，而不考虑衍射的量级。
在操作VLF2023.1的自动传播模式时，它会评估每个传播步骤的衍射量级。
如果衍射量级小于预先选择的阈值，则VLF2023.1将从积分传播切换到逐点传播。
配置文件编辑工具–傍轴近似
傍轴光传播的衍射效应的形成过程是非常缓慢的。
这意味着傍轴光束的衍射引起的发散很小。
在VLF2023.1中，为了进一步加速仿真或其他原因，可以忽略傍轴光束的弱衍射效应。
VirtualLab Fusion在所有模拟过程中使用的是矢量物理光学。
当矢量效应发生时，结果可以显示它们的矢量效应。
众所周知，对于傍轴光，矢量效应主要局限于横向场分量。
VLF 2023.1能够对横向场分量的矢量效应进行有效的限制，以进一步加 速模拟。
配置文件编辑工具–速度vs.准确性
VLF 2023.1提供了一个紧凑和直接的Speed vs. Accuracy工具，它可以均衡模拟速度和模拟精度。
场数据的采样对模拟速度和精度有重要影响。该工具提供了对场数据进行等间距和非等间距网格采样的控制。
逐点傅里叶变换(PFT)算法使用的采样点比FFT少得多，因此通常更快。强制使用PFT的代价是使系统中包含衍射效应的仿真精度降低。
自动采样算法的使用有时会导致采样过密，对此需要较高的PC内存需求。VLF 2023.1允许一般的采样限制。伴随而来的是一个新的计算器以用于PC内存的评估。

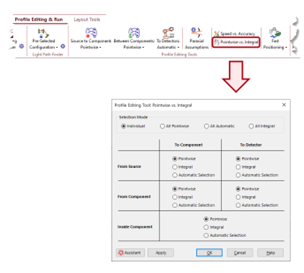

配置文件编辑工具–逐点与积分传播
由于场在均匀介质(如空气)中传播的重要性，VLF 2023.1为其控制提供了新的工具。
该工具允许详细选择不同的传播方法:
-逐点:忽略衍射，不取决于衍射量级
-积分:包含衍射，不取决于衍射量级
-自动选择:取决于衍射量级来决定是否考虑衍射。
可以从光源、元件和探测器之间进行单独设置。
在配置文件编辑器（Profile Editor）的传播选项卡上提供了对这些设置的更详细的设置。
通用探测器
探测器大变革
光可以完全用电磁场来描述。物理光学模拟提供了电磁场信息，因此可以不受限制地访问所有光量。
在VLF 2023.1之前，场必须传播到任何选定的探测器。在VLF 2023.1中，我们充分利用物理光学的特性彻底改变了这一状况。
传播到新的通用探测器中的光都可以用于任意类型的探测器。
这是通过在探测器中添加组件(add-ons)来实现的，这使得探测器的功能不断增加，例如，光斑尺寸、像差、M2、辐射度和光度测量量。
最重要的是:任何缺失的探测器功能都可以根据客户需求快速交付，而无需新的软件发布来更新。

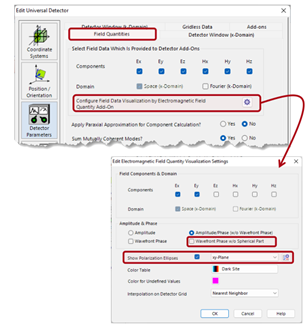

通用探测器–场量及其可视化
Field Quantity设置允许选择场量，该场量可进一步应用于探测器组件处理。
可在Field Quantity Add-on设置按钮中配置场量的可视化。
Field Quantity Add-on设置按钮可选择不同的场分量进行显示。
对于振幅和相位的选择，VLF 2023.1提供了额外的功能，显示没有球面部分的波前相位，并可仅显示剩余波前相位。
椭圆偏振功能是图像组件（Graphics Add-ons）的成员，能够使用通用探测器显示椭圆偏振。

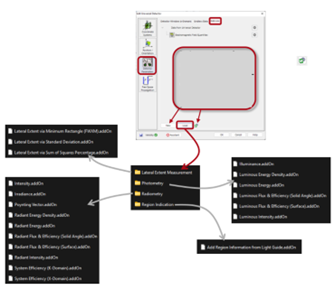

通用探测器:VLF 2023.1发行版本的组件
VLF 2023.1版本加入了探测器组件
你可以下载更多由LightTrans提供的组件或者编写你自己的组件。
-可用于任何横向信号的测量，例如，光束尺寸
-辐射度测量
-光度测量
-探测器输出的区域标记
更多探测器组件将逐步提供，且独立于后续版本。
如果你没有某些探测器，请您发邮件到support@infotek.com.cn。
Infotek的支持团队将与您联系，并确保您尽快收到某些缺失的探测器。

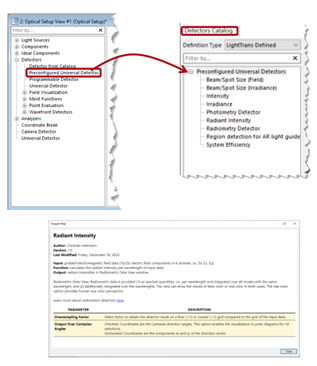

预配置的通用探测器
用户可以通过选择和组合组件来配置通用探测器。
这一概念为获得您需要的探测器提供了极大的灵活性。
作为示例，目录中增加了预配置的通用探测器:
-辐照度
-强度
-辐射强度
-辐射度量
-光度量
-光束/光斑尺寸(电磁场)
-光束/光斑尺寸(辐照度)
-AR光波导眼镜的区域探测
-系统效率

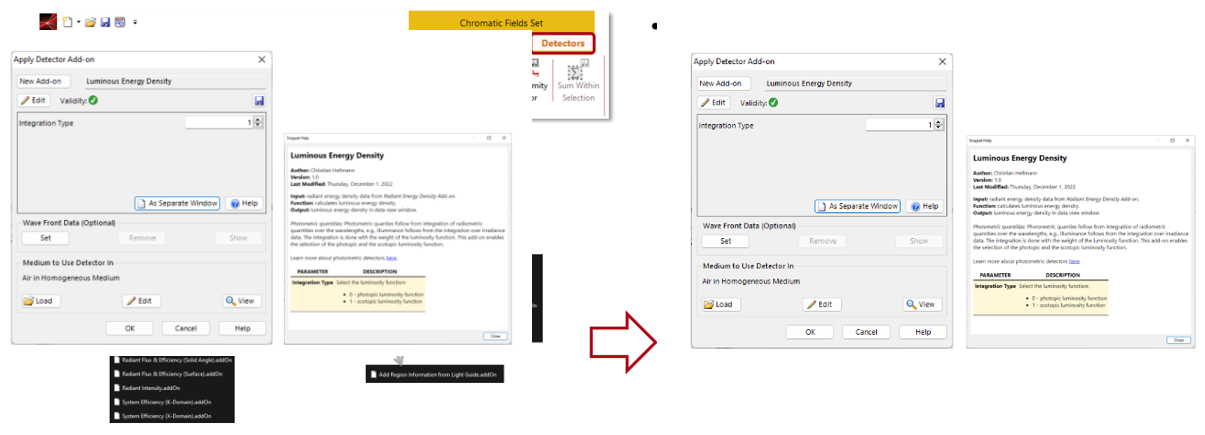

后处理:探测器组件的应用
探测器的某些组件不能用在通用检测器上时，则可以在后处理中进行操作。
通用检测器–图像组件的使用
通用探测器组件概念为探测器输出结果提出了极大的灵活性。
探测器组件可与图像组件结合使用。
探测器结果中椭圆偏振的显示就是这种新技术的一个典型例子。
在VLF 2023.1中，这一概念得到了进一步扩展，并应用于区域标记（用于光波导）。

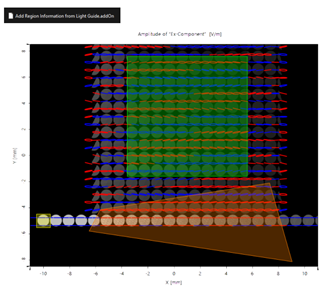

该图给出了AR眼镜布局的三个光栅区域以及光波导内部场的示例。
绿色区域表示输出耦合光栅。
通用探测器–窗口规格
新的通用探测器能够在x和k域中独立设定探测器窗口。
物理光学模拟通常会在探测器平面上产生一组相关和不相关的场模式。
VLF 2023.1允许在同一个窗口和坐标系中显示所有模式，或者以每个模式的中心在窗口中显示。
如果场值通过逐点操作到达探测器，则获得非等间距网格数据。
VLF 2023.1允许显示有或者没有横向插值的非间距网格的场值、相位值、局部方向和数据位置。
多模光纤耦合效率探测器
多模光纤耦合效率探测器在VLF 2023.1中进行了更新。
它提供了一个更友好的用户界面以便于更容易使用。
新型椭圆偏振分析器
VLF2023.1提供了一个新的椭圆偏振系统评估分析器。
可以对相位差和穆勒矩阵等椭圆偏振量进行全面分析。

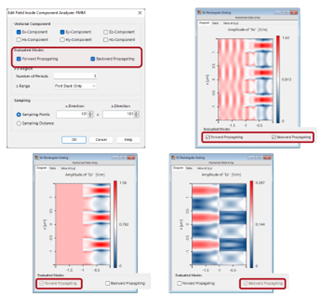

新功能@ Field Inside Analyzer
基于傅里叶模态法(FMM)的光栅内部场分析器可以显示光栅内部的电磁场。
VLF2023.1允许单独或叠加研究光栅内部的正向传播和反向传播模式。
帮助中心
全面帮助和助手概念
VLF 2023.1将帮助和助手工作流程提升到一个新的层次。

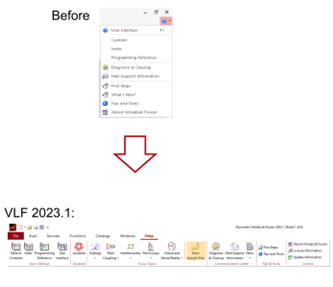

一个新的功能区（ribbon）引导到全面帮助中心。
它可以获取用户手册，该手册提供了关于VLF中用户界面的对象和参数的含义的所有信息。
另外我们有额外的目录:
−许可证信息
−提示和技巧
−通信中心
−热点
−助手

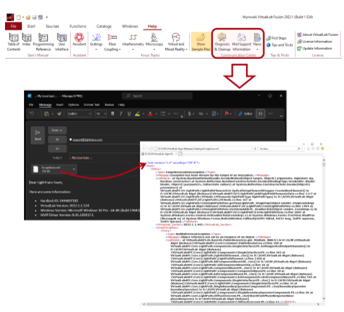

通信中心
VLF用户感谢我们技术团队的直接帮助。
VLF 2023.1便于通过通信中心与LightTrans团队直接联系。
通过点击Mail Support Information，会生成一封电子邮件，其中包括团队快速了解您需求的核心信息。
功能区News使我们能够及时为您提供有关VirtualLab Fusion的新发展、新内容和其他问题的信息。
简而言之:VLF 2023.1为您和我们之间提供了更直接的沟通渠道。

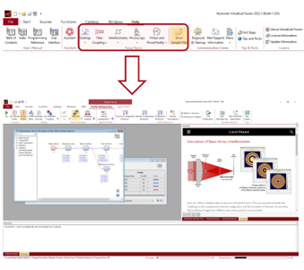

热点
Focus Topics为用户提供了所选用例的集合。
LightTrans可以独立于版本更新这个集合。这为我们提供了一种动态的方式，让您了解市场上不断发展的热门话题。
单击示例，它会打开VLF 2023.1中的助手（Assistant）窗口，为您提供基本信息和完整用例描述的链接。
您还可以选择将用例中的VLF文件和助手窗口一起显示，打开并运行案例。

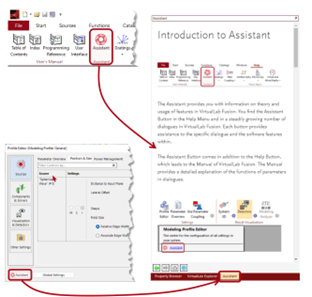

VirtualLab Fusion助手
VLF 2023.1引入了新的VirtualLab Fusion助手。
您可以通过Help菜单找到Assistant按钮，或者通过许多其它地方的对话中的Assistant按钮找到它。
对话框中的Help按钮可打开用户手册，Assistan按钮打开新的助手窗口。‘
在助手窗口，助手提供了有关理论和相关软件功能使用的有用信息。
助手的内容也会在该版本及下一个版本发布前动态更新。
工具提示
在VLF2023.1中，我们大幅度的强化了工具提示（Tool Tips）概念。
最重要的功能区现在有一个工具提示，在功能区它附带的链接可打开助手入口。
工具提示的表现如下:
−每次您将鼠标指针移动到功能区上时，都会触发工具提示并在一段时间内可见，显示时间可以在全局选项（Global Options）主窗口中进行调整。
−如果在Display Duration of Tool Tips中选择0，则不显示工具提示。
自定义编程
经验更丰富的用户可以从VirtualLab Fusion提供的编程功能中受益。

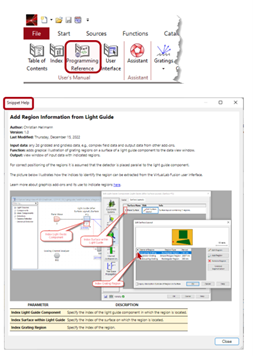

代码帮助（snippet Help）现在可以包括一张图片，以帮助可视化代码段的内容。
Programming Reference提供了所有相关信息，以最大限度地利用VLF 2023.1。
增加了以下方法:
-VL_Math中的Acos和Asin(均为复数)
-VL_Detectors中的Centroid和CreateDetectorResult
-VL_Fields中的ExtractSummedSquaredAmplitudes
-VL_Files中的CalculateBitmapFromDataArray2D ClaculateBitmapFromChormaticFieldsSet2D。
更多参数添加到其对应的可编程项目中：
-各种参数的完整数据传给Programmable Parameter Run
