EastWave：垂直腔表面激光器

EastWave 2023-08-01 00:00:00 阅读量 ()

谐振腔的共振频率和品质因子，除受腔长度影响外，还可能取决于腔表面的褶皱程度。本例在光子晶体谐振腔的表面，设计了波浪形的激光工作物质，组成垂直腔激光器。它可以在单模状态下稳定工作，并具有平坦的波前。

谐振腔的共振频率和品质因子，除受腔长度影响外，还可能取决于腔表面的褶皱程度。本例在光子晶体谐振腔的表面，设计了波浪形的激光工作物质，组成垂直腔激光器。它可以在单模状态下稳定工作，并具有平坦的波前。






参考文献：Appl.Physics.B 91, 475-478(2008)

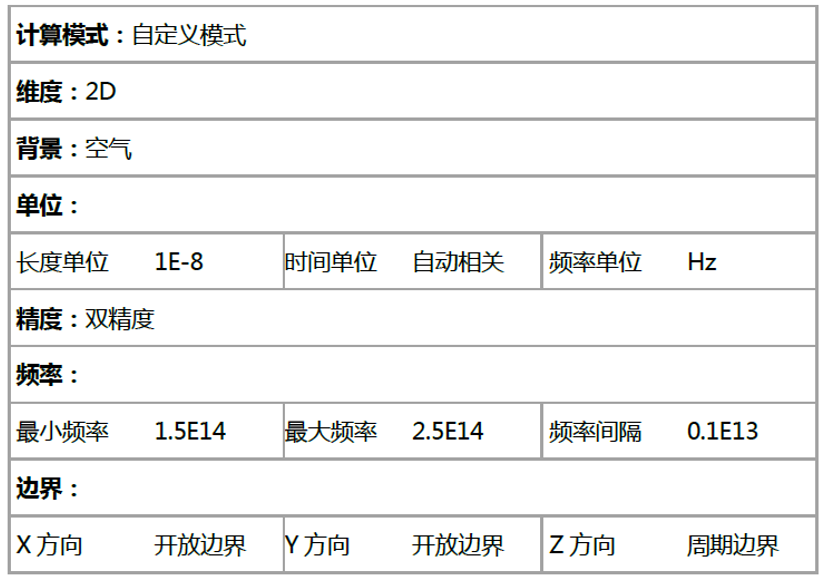

1. 计算模式及参数

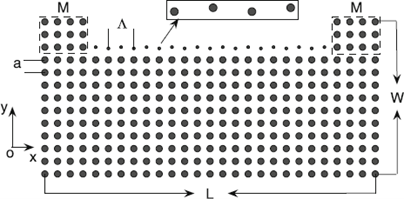

2. 模型说明



□ 采用周期阵列，创建光子晶体。将部分元胞删除，形成表面腔。



□ 采用周期阵列，创建增益介质阵列，形成波浪状的腔表面。

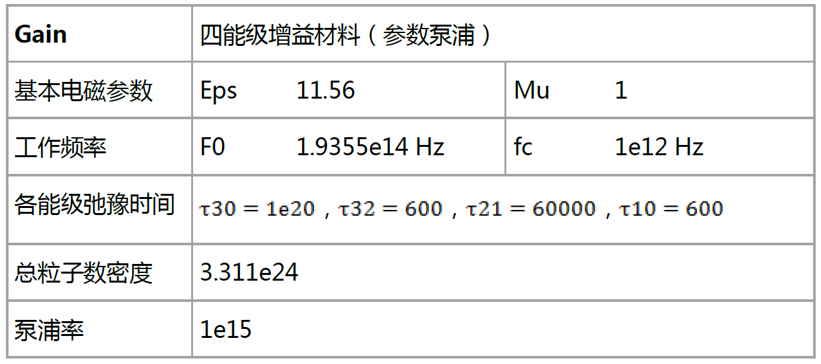

□ 增益材料参数见下表：

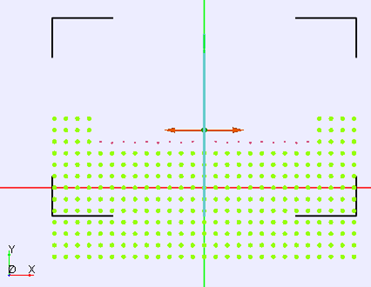

3. 激励源说明



□ 在腔表面采用扩展激励源（高斯窗）进行激励，同时设置扩展系数 1/Wa=0.01。



□ 激励源的位置和形状不同时，激光器达到稳定单模工作状态的过程也是不同的。为了尽快观察到稳定工作状态，将激励源放置于腔表面中心位置处，并设置两个激励源，分别向腔体两端出射电磁波。



□ 采用TE 偏振，即设置偏振角为 90 度。

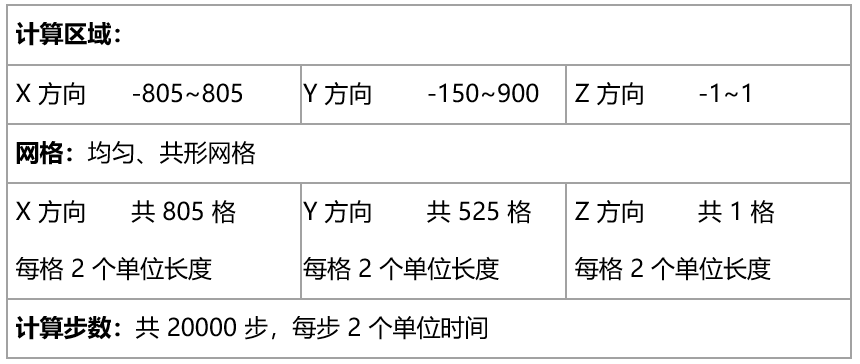

4. 网格精度说明

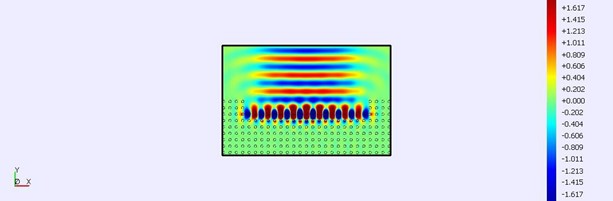

5. 计算结果
