JCMsuite应用：一维周期线栅

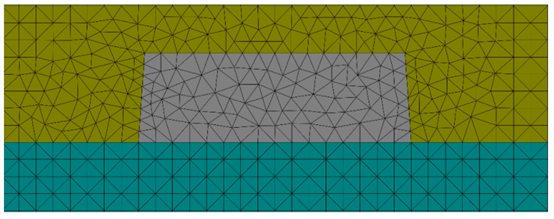

这是一维周期线栅的简单案例。周期单元包含通过光栅的二维截面。在这种情况下，线栅的横截面呈梯形，它位于衬底上，被背景材料包围。
这是一维周期线栅的简单案例。周期单元包含通过光栅的二维截面。在这种情况下，线栅的横截面呈梯形，它位于衬底上，被背景材料包围。示例中的材料选择为铬(线栅)、玻璃(基底)和空气(背景材料)。
光栅被S和P偏振平面波照亮。JCMsuite计算近场分布。下图显示了当波长为193nm时，平面波从衬底侧垂直入射到结构内的近场强度。

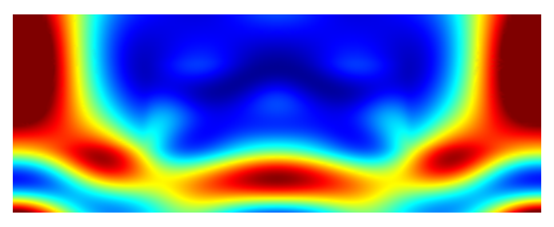

S偏振光照明的近场强度

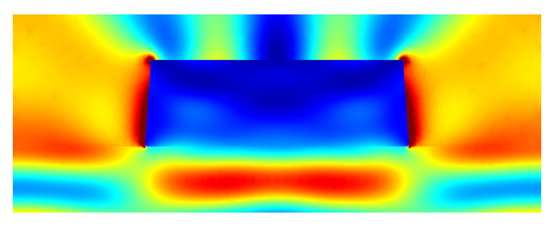

P偏振光照明的近场强度
后处理傅里叶变换计算透射衍射级次的振幅。
参数扫描

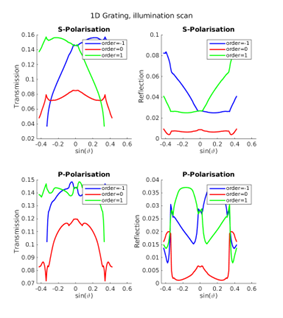

Matlab®脚本data_analysis/run_scan_illumination.m提供对入射角的扫描。它产生了以下图表，显示了反射和透射衍射级次的强度：

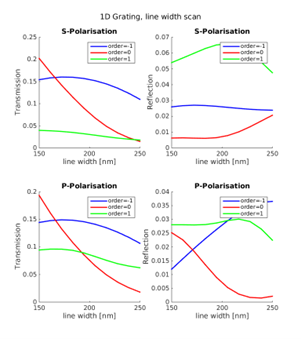

在脚本data_analysis/run_scan_width.m中,光照角度固定时，线栅的宽度从150nm增至250nm。这将产生以下线栅宽度依赖关系：
