JCMsuite应用：斜入射平面波通过孤立狭缝的光传播
本案例计算入射平面波(斜入射角度下)通过孤立狭缝的光传播
本案例计算入射平面波(斜入射角度下)通过孤立狭缝的光传播:

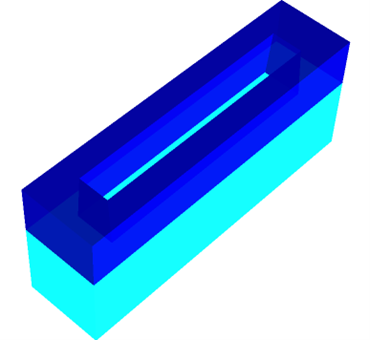

狭缝几何结构
注意
由于该设置的几何形状显示了两个镜像对称，您可以将计算域减少到四分之一域(获得更高的数值效率)。这在利用镜像对称(Exploiting Mirror Symmetry)一节中有详细说明。
在第一个后处理中，计算上半部分空间的傅里叶变换(输出至文件transmitted_fourier_transform.jcm)。在后续处理的光学成像中，这个傅里叶变换被映射到image_fourier_transform.jcm文件中，模拟光通过光学系统传输(定义在后处理光学成像)。您可以使用笛卡尔输出后处理来计算这样形成的相干图像。下图显示了S偏振光照明下不同z方向切片(图像平面沿z方向位移)的图像。

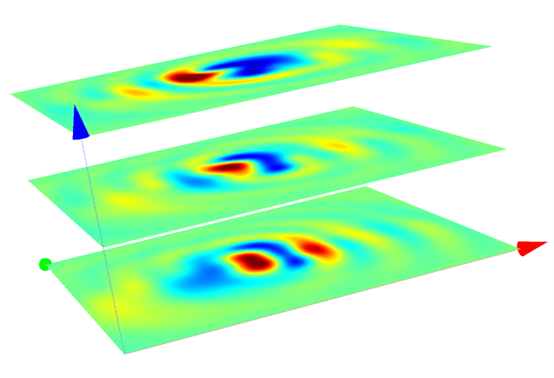

狭缝通过光学系统后的相干图像(斜入射的s偏振入射平面波)

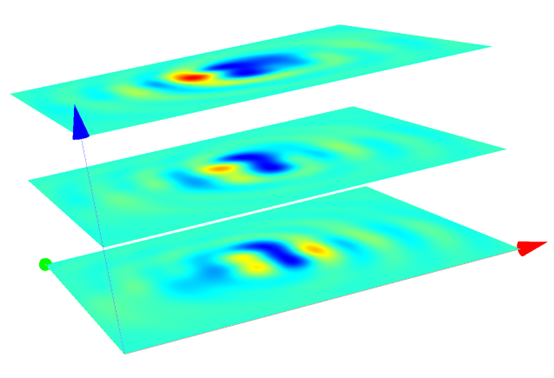

狭缝通过光学系统后的相干图像(斜入射的P偏振入射平面波)
