GLAD：ZIG-ZAG放大器
所谓ZIG-ZAG放大器是指光束在同一台放大器传输多次，获得多次放大，光束的传输路径呈现之字型。
概述
所谓ZIG-ZAG放大器是指光束在同一台放大器传输多次，获得多次放大，光束的传输路径呈现之字型。图1给出了由两面反射镜构成的ZIG-ZAG放大器。光线-1, 0，+1可以通过ZIG-ZAG放大器进行传输放大。只有光线经过的区域反转粒子数才会被消耗。

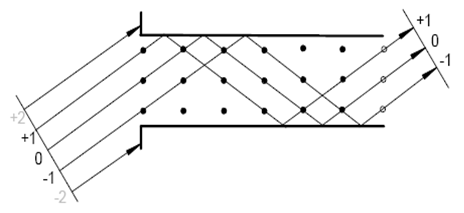

图1.ZIG-ZAG放大器示意图
系统描述
对于本例介绍的ZIG-ZAG放大器，光束将在两面反射镜之间来回反射，被其中的增益介质多次放大，直到从反射器边缘出射，如图2所示。

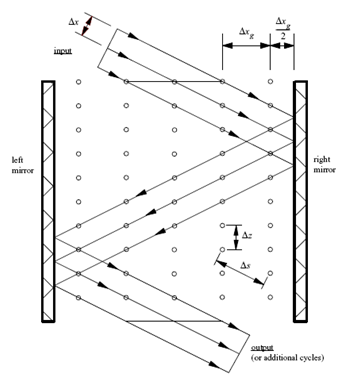

图2.ZIG-ZAG放大器结构示意图，光线的路径显示了两次反射构成的完整传输周期
模拟结果

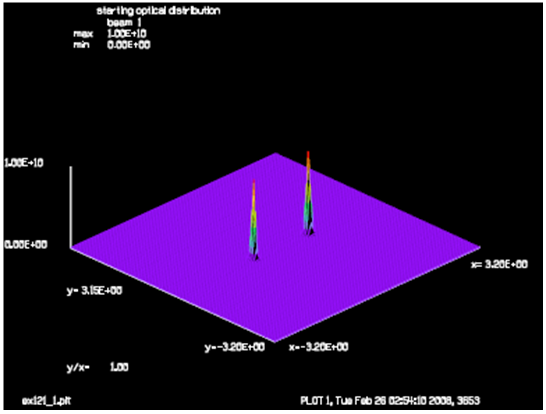

图3.初始入射光束的光强分布

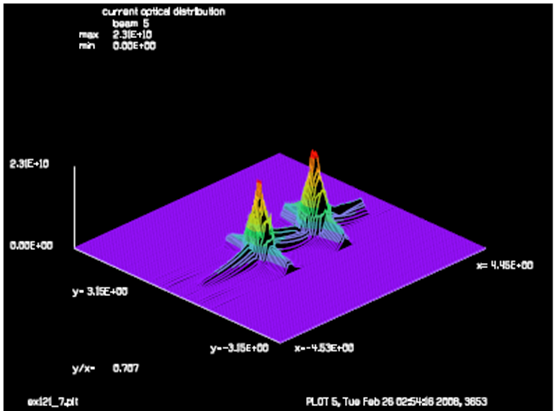

图4.ZIG-ZAG放大器输出的被放大后的光束

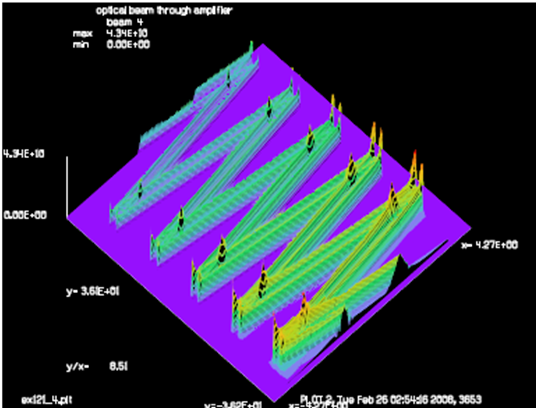

图5.ZIG-ZAG放大器中两光束传输过程中的光强变化

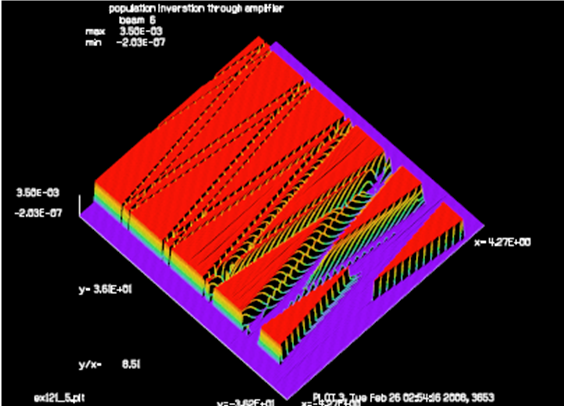

图6.ZIG-ZAG放大器中反转粒子数的消耗情况
