Jcmsuite应用：脊形波导模式分析
本教程示例演示了集成光子电路的典型脊形波导的模式分析

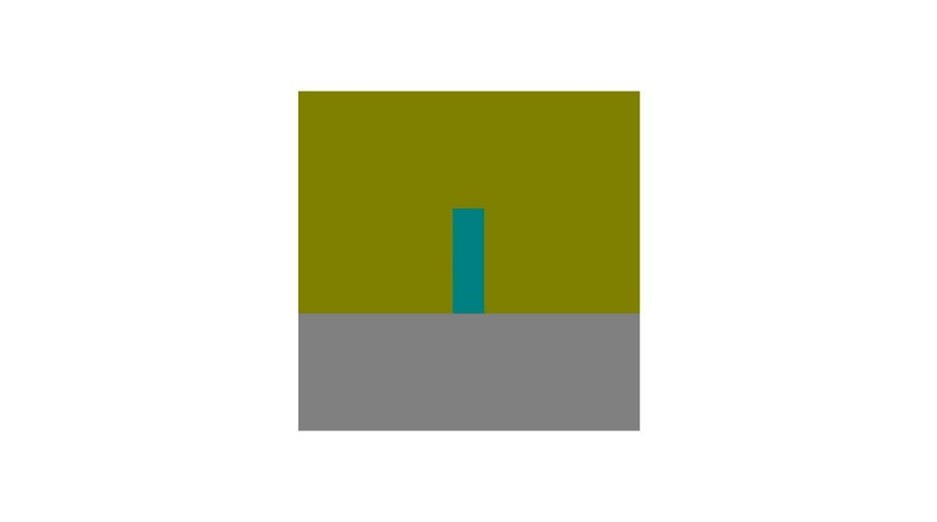

本教程示例演示了集成光子电路的典型脊形波导的模式分析:
根据集成电路的设计和功能，这种波导可以呈现为直线或曲线结构。JCMsuite允许方便的分析直和弯曲的情况。
在项目文件中定义了数值传播模式设置，其中设置参数AxisPositionX = -1e-6，用于设置波导问题的曲率。因此，将二维截面处理为圆形沿着y轴进行一个扫掠。另外y轴由AxisPositionX替换，即柱面轴的x方向位于AxisPositionX。当省略参数AxisPositionX时，AxisPositionX >Infinity情况收敛于未弯曲/笔直情况，这是积极地。计算出的1e-6曲率半径的有效折射率为3.0189192705+0.0000001039i。与给出有效折射率为2.9854767050+0.0000000000i的笔直情况相比，有效折射率的虚部量化了沿弯曲波导前进时由于模态泄漏而造成的辐射损失。

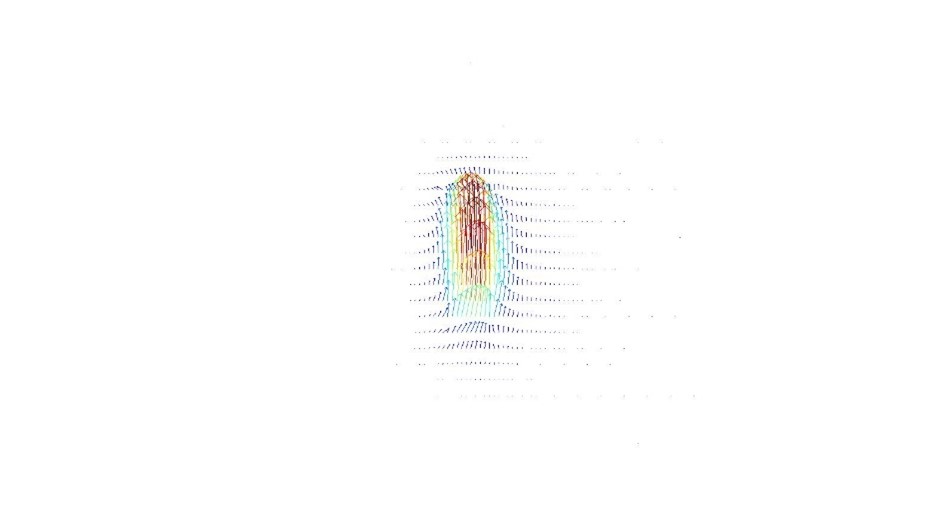

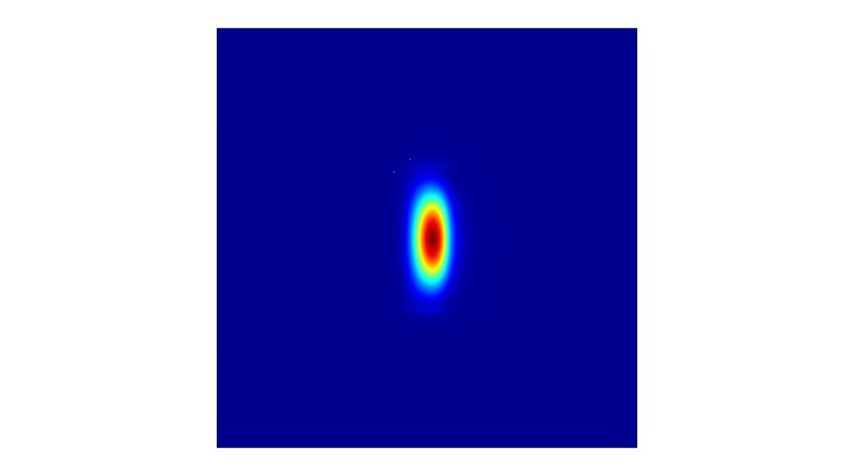

下面是弯曲波导基模的强度和矢量场：
